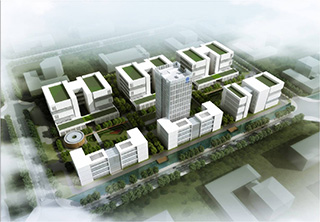

汕头数据中心机房空调设计

汕头数据中心机房空调设计

1、空调冷源:

空调冷源选用6 台1300RT 离心式冷水机组(5 用1 备) 和1 台400RT 螺杆式冷水机组（满足机楼初期装机需求），制冷主机设置在一层制冷机房， 相应的冷却塔置于10 层屋面 。

2、空调风系统:

通信机架按冷、热通道分隔设计。

传输机房和一半交换机房的空调系统采用普通风柜，风管上送风、前回风方式；

一半交换机房、数据机房和4kW/ 机架的IDC 机房) 的空调采用机房专用空调，活动地板下送风( 地板高1000mm，机架内送风道600*300mm)、上回风方式；

7kW/ 机架的IDC 机房的空调采用机房专用空调，活动地板下送风( 地板高1000mm，封闭冷通道)、上回风方式。

3、空调水系统:

冷冻水供、回水温度(10℃ /16℃ )，冷却水供、回水温度( 夏季32℃ /37℃、冬季20℃ /25℃ )。空调水系统采用一次泵变流量系统，冷冻水泵采用变频调速控制，末端空调机组采用电动二通阀控制流量。冷冻水管道采用水平环、垂直管网供应。环状封闭回路设置必要的阀门以保证在管道故障、维护时可切换，保证制冷系统的安全性。每个机房空调区域各设置二组立管。
